晶圆级封装(WLP)是直接在整个晶圆片上完成高真空封装测试程序之后,再进行划片切割制成单个红外探测器的工艺流程。红外技术应用于消费电子市场主要需要解决的问题就是微型化和低成本,晶圆级封装恰好能满足这一需求。高芯科技的晶圆级封装红外探测器已全面实现量产,多种成熟稳定的晶圆级红外机芯方案将开启红外技术在多个领域的新兴应用。

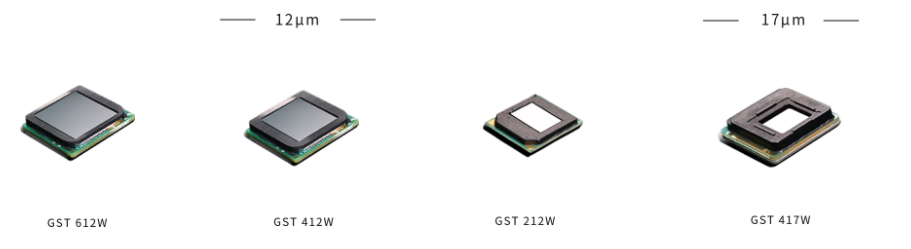

| 产品型号 | GST612W | GST412W | GST212W | GST417W |
| 敏感材料 | 氧化钒 | |||
| 面阵规格 | 640X512 | 400X300 | 256X192 | 400X300 |
| 像元间距 | 12μm | 17μm | ||
| 光谱范围 | 8-14μm | |||
| NETD | <40mK | |||
| 输出信号 | 内置14位ADC | |||
| 典型响应率 | 15mV/K | |||
| 热响应时间 | <12ms | |||
| 帧频 | 50/60Hz | |||
| 尺寸(mm) | 18x16x2.8 | 18x16x2.8 | 16x14x2.6 | 18x16x2.8 |
| 重量 | <1.5g | <1.5g | <1.5g | <1.5g |
| 工作温度 | -40°C ~ +85°C | |||
