RSJFD-IV 局部放电检测系统

RSJFD系统采用的检测方法是世界上目前最广泛采用的电流脉冲法，其基本原理图：试品产生一次局部放电时，试品Cx两端产生瞬时的电压变化△U，经过一耦合电容Ck耦合到检测阻抗Zm，回路中会产生一脉冲电流I，将此脉冲电流I 经检测阻抗Zm产生的脉冲电压进行采样，放大和显示处理，就可以测定局部放电的实载放电量等参数。脉冲电流法主要利用局部放电信号频谱中的较低频部分，可避免无线干扰。

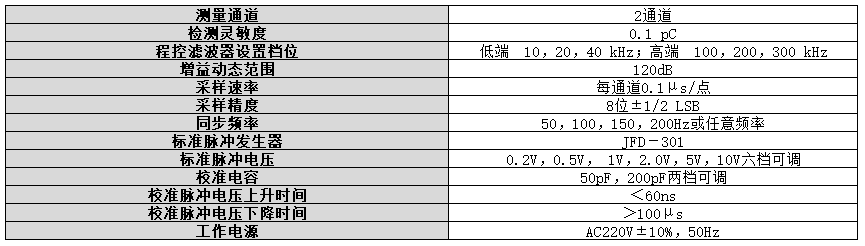

RSJFD系统为脉冲峰值指示形式测试系统，具有计算机程控滤波、放大、采样、存储及显示等功能。可测试实载放电量q、放电重复率n、平均放电电流I、平方率D，可作各种图谱：q-n，q-φ、q-φ-t等。
